Wymogi formalne i prawne dotyczące inwentaryzacji przyłączy w 2025

1. Wymogi formalne i prawne dotyczące inwentaryzacji przyłączy

Inwentaryzacja powykonawcza przyłączy gazowych, wodnych i kanalizacyjnych stanowi obowiązkowy etap finalizacji prac budowlanych, mających na celu przygotowanie inwestycji do odbioru technicznego i prawnego. W polskim systemie prawnym proces ten uregulowany jest szeregiem przepisów, które precyzyjnie określają zakres wymaganej dokumentacji, odpowiedzialność inwestora oraz sposób prowadzenia dokumentacji geodezyjnej i jej zatwierdzania. W niniejszej części artykułu przyjrzymy się tym wymaganiom w sposób kompleksowy i praktyczny – z perspektywy inwestora, wykonawcy oraz geodety.

Podstawy prawne

Fundamentem prawnym dla wszelkich działań geodezyjnych w kontekście realizacji inwestycji budowlanych jest ustawa z dnia 7 lipca 1994 roku – Prawo budowlane (Dz.U. 2023 poz. 682 z późn. zm.). Zgodnie z art. 57 ust. 1 pkt 5 tej ustawy, jednym z dokumentów wymaganych przy zgłoszeniu zakończenia budowy lub wniosku o pozwolenie na użytkowanie jest geodezyjna inwentaryzacja powykonawcza obiektu.

W kontekście przyłączy gazu, wody i kanalizacji, istotne są również zapisy:

• Rozporządzenia Ministra Rozwoju, Pracy i Technologii z dnia 26 października 2020 r. w sprawie szczegółowego zakresu i formy projektu budowlanego.
• Ustawy z dnia 17 maja 1989 r. – Prawo geodezyjne i kartograficzne (Dz.U. 2023 poz. 1752).
• Rozporządzenia Ministra Rozwoju z dnia 27 listopada 2020 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych.

Z punktu widzenia praktyki inżynierskiej, obowiązek wykonania inwentaryzacji powykonawczej pojawia się w każdej sytuacji, gdy:

• doszło do wykonania elementów infrastruktury podziemnej, takich jak przyłącza,
• wykonanie przyłączy skutkuje trwałą zmianą zagospodarowania działki,
• dane dotyczące uzbrojenia terenu muszą być wprowadzone do Ewidencji Gruntów i Budynków (EGiB).

Kto odpowiada za wykonanie inwentaryzacji?

Zgodnie z przepisami, obowiązek zlecenia wykonania inwentaryzacji powykonawczej spoczywa na inwestorze. To on jest odpowiedzialny za zapewnienie geodecie dostępu do dokumentacji projektowej oraz za pokrycie kosztów pomiarów terenowych i opracowania mapy. Jednakże w praktyce, szczególnie w przypadku budynków deweloperskich lub realizacji przez generalnego wykonawcę, formalności związane z pomiarami często realizowane są przez wykonawcę robót lub inspektora nadzoru inwestorskiego.

Warto zaznaczyć, że:

• Geodeta odpowiada za prawidłowe wykonanie pomiarów oraz ich zgodność z obowiązującymi normami,
• Inwestor odpowiada za dostarczenie danych oraz za formalne zgłoszenie dokumentacji do urzędów,
• Gestorzy sieci (np. PGNiG, Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji) mają prawo zgłaszać uwagi do przebiegu przyłączy i żądać ponownej inwentaryzacji.

Elementy obowiązkowej dokumentacji

Inwentaryzacja powykonawcza przyłączy mediów obejmuje zarówno działania terenowe (pomiarowe), jak i opracowanie dokumentacji graficzno-opisowej. Wśród najważniejszych dokumentów wymaganych przez organy administracji publicznej oraz gestorów sieci znajdują się:

1. Mapa z inwentaryzacją powykonawczą – zawiera:
   • dokładne położenie przyłączy względem granic działki i budynku,
   • punkty charakterystyczne (np. skrzynka gazowa, studzienka wodna),
   • rzędne wysokościowe (np. głębokość przyłącza),
   • naniesienie obiektów w obowiązującym układzie współrzędnych.
2. Operat geodezyjny – to pełna dokumentacja techniczna, którą geodeta składa do Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej (ODGiK). Zawiera:
   • szkice pomiarowe,
   • zestawienie współrzędnych,
   • oświadczenie geodety o wykonaniu pracy zgodnie z obowiązującymi normami.
3. Wniosek do ODGiK o przyjęcie materiałów – bez pozytywnej weryfikacji przez ODGiK, dokumentacja nie może być wykorzystana w procesie odbioru.
4. Zgłoszenie zakończenia budowy lub wniosek o pozwolenie na użytkowanie – załączany do niego jest egzemplarz mapy z inwentaryzacji, zaakceptowany przez ODGiK.
5. Protokół odbioru technicznego przyłącza – dla gazu jest to protokół szczelności, dla kanalizacji – prób szczelności i inspekcji CCTV, dla wody – prób ciśnieniowych.
6. Uzgodnienia z gestorami sieci – często wymagane są podpisane odbiory techniczne przez przedstawicieli zakładów sieciowych.

Zgodność z ewidencją gruntów i budynków

Efektem inwentaryzacji powykonawczej powinno być nie tylko zatwierdzenie przebiegu przyłączy na mapie, ale również ich formalne wpisanie do ewidencji gruntów i budynków (EGiB) prowadzonej przez starostwa powiatowe. Wpis ten umożliwia:

• przypisanie infrastruktury do działki,
• jej formalne uwzględnienie w wypisie i wyrysie z rejestru gruntów,
• dostęp do danych w Geoportalu i krajowym ZSIN (Zintegrowanym Systemie Informacji o Nieruchomościach).

Brak wpisu może skutkować:

• utrudnieniami w późniejszym zbyciu nieruchomości,
• problemami z uzyskaniem kredytu hipotecznego (banki wymagają kompletnej dokumentacji),
• niemożnością legalizacji zmian w zagospodarowaniu terenu.

Sankcje za brak inwentaryzacji

Pomimo że przepisy jednoznacznie wskazują na obowiązek wykonania inwentaryzacji powykonawczej, zdarzają się sytuacje, w których inwestorzy próbują pominąć ten etap – zwykle w celu ograniczenia kosztów. Może to prowadzić do:

• Odmowy odbioru przez PINB – Powiatowy Inspektor Nadzoru Budowlanego nie wyda pozwolenia na użytkowanie obiektu.
• Wezwania do uzupełnienia dokumentacji – co wydłuża proces formalny o kolejne tygodnie.
• Naruszenia prawa – użytkowanie obiektu bez pozwolenia lub zgłoszenia może skutkować grzywną administracyjną lub nakazem rozbiórki instalacji.

2. Proces wykonania inwentaryzacji przyłączy: krok po kroku

Proces wykonania inwentaryzacji powykonawczej przyłączy mediów (gaz, woda, kanalizacja) to skoordynowane działanie, które łączy obowiązki inwestora, wykonawcy i geodety. Prawidłowa realizacja tego procesu ma kluczowe znaczenie dla zatwierdzenia przebiegu przyłączy, ich wprowadzenia do ewidencji gruntów oraz formalnego zakończenia inwestycji budowlanej. W poniższym punkcie dokładnie omówimy każdy z etapów tego procesu – od przygotowania dokumentacji projektowej, przez wykonanie pomiarów, aż po przekazanie danych do właściwych urzędów i gestorów sieci.

Etap 1: Przygotowanie dokumentacji i zlecenie prac geodecie

Cały proces rozpoczyna się od momentu, w którym wykonawca przyłącza lub inwestor zgłasza potrzebę wykonania inwentaryzacji. Na tym etapie kluczowe jest skompletowanie dokumentów oraz wybór uprawnionego geodety, posiadającego odpowiednie doświadczenie w pomiarach infrastruktury liniowej.

Do podstawowych dokumentów, które powinien otrzymać geodeta, należą:

• Projekt zagospodarowania działki z zaznaczonymi przyłączami (często jako część projektu budowlanego),
• Rzuty techniczne lub schematy przyłączy, uwzględniające ich długość, średnicę rur, punkty charakterystyczne (studnie, zawory, trójniki),
• Mapa do celów projektowych – jako tło bazowe dla naniesienia inwentaryzowanych elementów,
• Zgłoszenie pomiarów do ODGiK – jeśli wymaga tego powiatowy ośrodek dokumentacji.

Warto już na tym etapie uzgodnić z geodetą:

• termin pomiarów (najlepiej tuż po wykonaniu przyłącza, przed jego całkowitym zasypaniem),
• sposób oznaczenia punktów do pomiaru (np. paliki, spray, lokalizacja GPS),
• warunki techniczne odbioru mapy (format: papier + PDF + pliki GML).

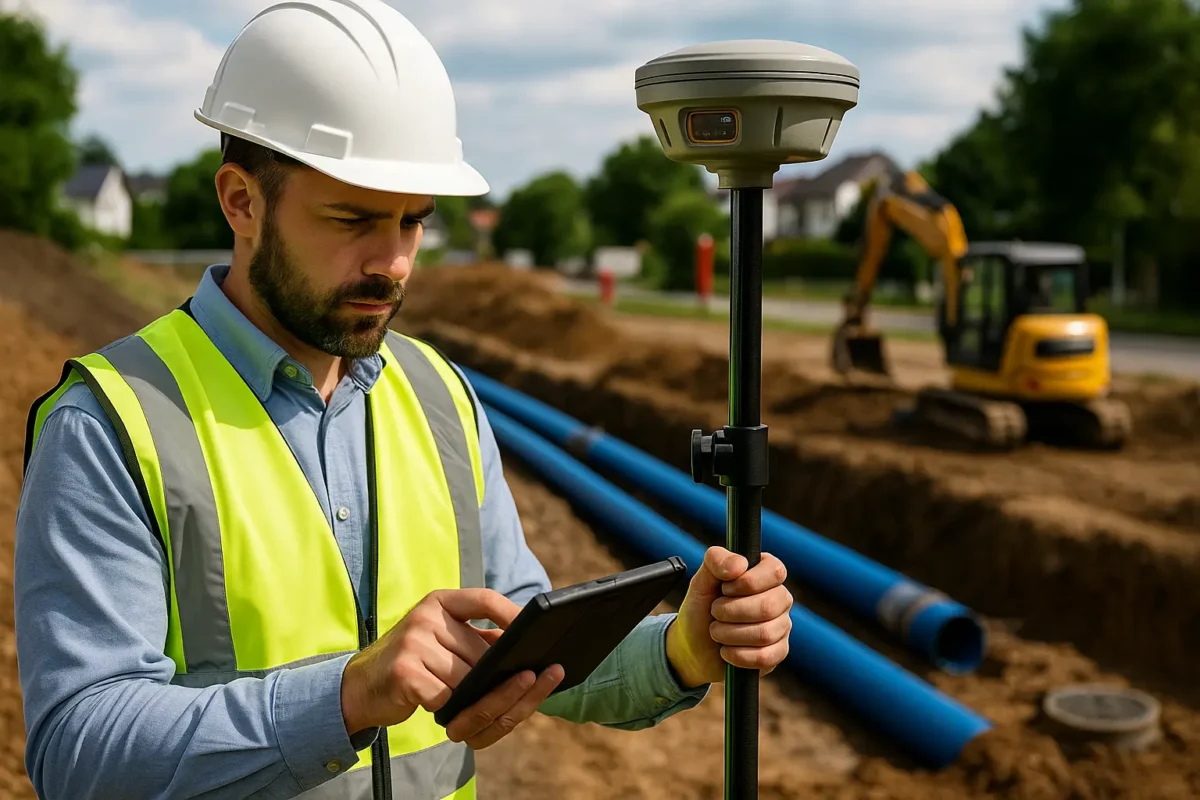

Etap 2: Pomiary terenowe – co i jak mierzy geodeta

Najważniejszym etapem jest wykonanie pomiarów terenowych, które muszą być zgodne z Rozporządzeniem ws. standardów geodezyjnych. Pomiarów dokonuje się najczęściej:

• po zakończeniu robót montażowych,
• przed całkowitym zasypaniem wykopu,
• w obecności wykonawcy, jeśli wymagana jest interpretacja przebiegu instalacji.

Pomiar obejmuje:

• dokładne wyznaczenie położenia przyłącza w przestrzeni 2D (X, Y) oraz w pionie (Z – głębokość),
• identyfikację punktów charakterystycznych, takich jak początek i koniec przyłącza, studzienki rewizyjne, skrzynki gazowe, kolanka, trójniki, zawory,
• uwzględnienie otoczenia, np. przebiegu chodników, ogrodzenia, zabudowy – w celu poprawnego zlokalizowania przyłącza względem zagospodarowania terenu,
• pomiar długości przyłącza, który musi być zgodny z dokumentacją projektową.

Do pomiarów wykorzystywane są:

• Odbiorniki GPS/GNSS z korekcją RTK – zapewniają dokładność pozycji poniżej 2 cm w poziomie i 3–4 cm w pionie,
• Tachimetry elektroniczne – w trudnych warunkach (np. brak dostępu do sygnału GPS),
• Skanery 3D – w przypadku złożonych przyłączy i wielu punktów kontrolnych.

Warto zaznaczyć, że według przepisów:

• dokładność pomiaru położenia elementów sieci uzbrojenia terenu powinna wynosić nie mniej niż 10 cm,
• pomiary muszą być wykonane w układzie PUWG 2000,
• rzędne wysokościowe odnosi się do układu PL-KRON86-NH lub PL-EVRF2007-NH (w zależności od regionu).

Etap 3: Tworzenie mapy powykonawczej – opracowanie danych

Po zakończeniu pomiarów, geodeta przystępuje do opracowania mapy powykonawczej. Mapa ta jest dokumentem urzędowym i stanowi podstawę do zatwierdzenia wykonanych robót przez inspektora nadzoru, gestorów sieci oraz urząd powiatowy.

Mapa zawiera:

• przebieg przyłączy w układzie współrzędnych, zwykle w skali 1:500 lub 1:1000,
• oznaczenie punktów charakterystycznych wraz z opisem ich funkcji,
• rysunki poglądowe (czasem z legendą objaśniającą symbole),
• opis materiałów użytych do wykonania przyłącza (np. rura PE fi 32 mm),
• profil wysokościowy, w przypadku kanalizacji grawitacyjnej lub dużych spadków terenu.

Dodatkowo, geodeta tworzy operat geodezyjny, zawierający:

• szkice z pomiaru,
• współrzędne punktów,
• wykaz użytych narzędzi i metod,
• podpisane oświadczenie o zgodności opracowania z obowiązującymi przepisami.

Etap 4: Złożenie dokumentacji do ODGiK i jej weryfikacja

Kolejnym krokiem jest przekazanie gotowej dokumentacji do Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej (ODGiK). W większości powiatów proces ten odbywa się elektronicznie – poprzez platformy e-usług geodezyjnych (np. iGeoMap, GeoPortal2).

Weryfikacja operatu trwa zwykle od 5 do 10 dni roboczych. Urzędnicy sprawdzają:

• zgodność mapy z obowiązującymi standardami,
• poprawność oznaczeń,
• powiązanie punktów z istniejącymi danymi ewidencyjnymi,
• czy dane nadają się do aktualizacji EGiB i BDOT500.

W razie niezgodności ODGiK wzywa geodetę do poprawy operatu – co może wydłużyć proces.

Po pozytywnej weryfikacji, geodeta otrzymuje numer PZGiK (Przyjęcie Zgłoszenia do Zasobu Geodezyjnego i Kartograficznego), a dokumentacja zostaje oficjalnie zatwierdzona.

Etap 5: Przekazanie dokumentów do PINB i gestorów sieci

Zatwierdzona mapa stanowi podstawę do dalszych działań formalnych:

• Wniosek o pozwolenie na użytkowanie – dołącza się mapę jako załącznik,
• Zawiadomienie o zakończeniu budowy – jeśli nie jest wymagane pozwolenie.

Równolegle, inwestor lub wykonawca przesyła dokumentację do:

• Gestorów sieci – dla zatwierdzenia wykonania przyłącza i podpisania odbioru technicznego,
• Inspektora nadzoru – dla uzyskania opinii o zgodności wykonania z projektem,
• Ewidencji gruntów – w celu aktualizacji wpisów dotyczących infrastruktury.

W niektórych przypadkach (np. inwestycje publiczne), wymagane są również:

• protokoły z prób ciśnieniowych (woda),
• protokoły z prób szczelności (gaz),
• inspekcja kamerą CCTV (kanalizacja).

Proces inwentaryzacji powykonawczej przyłączy mediów jest działaniem technicznie wymagającym, ale absolutnie niezbędnym dla formalnego zakończenia inwestycji budowlanej. Pominięcie któregokolwiek etapu może skutkować odrzuceniem dokumentacji przez PINB lub gestorów sieci, a w skrajnych przypadkach – koniecznością rozkopywania terenu w celu powtórnego pomiaru. Dlatego inwestorzy powinni traktować ten etap równie poważnie, jak budowę samego przyłącza.

3. Ceny inwentaryzacji powykonawczej przyłączy w 2025 roku

Koszt wykonania inwentaryzacji powykonawczej przyłączy mediów (gazowych, wodociągowych, kanalizacyjnych) jest jednym z kluczowych czynników branych pod uwagę przez inwestorów indywidualnych i deweloperów już na etapie planowania budżetu inwestycji budowlanej. W 2025 roku ceny tego typu usług geodezyjnych wykazują zauważalne zróżnicowanie regionalne, zależne od dostępności specjalistów, lokalnych warunków geodezyjnych, a także stopnia skomplikowania samego przyłącza. W tej części artykułu przedstawimy aktualny przegląd rynkowych stawek, czynniki wpływające na wycenę usługi, przykłady realnych ofert firm oraz potencjalne koszty ukryte, o których inwestorzy często zapominają.

Średnie rynkowe ceny usług geodezyjnych w zakresie inwentaryzacji przyłączy (2025)

Na podstawie analiz cenników 78 firm geodezyjnych działających w Polsce (dane ze stron internetowych, serwisów OLX, oferteo.pl oraz portali branżowych), można wskazać następujące widełki cenowe netto (bez VAT):

Warto zauważyć, że ceny dla inwestorów indywidualnych w zabudowie jednorodzinnej zwykle są niższe niż dla deweloperów budujących osiedla domów szeregowych, gdzie wymagana jest kompleksowa obsługa geodezyjna całej sieci przyłączy.

Czynniki wpływające na cenę usługi

Cena inwentaryzacji powykonawczej przyłączy nie jest stała i zależy od wielu zmiennych. Do najczęściej występujących należą:

1. Lokalizacja inwestycji

• W dużych miastach (Warszawa, Kraków, Wrocław) ceny są wyższe średnio o 10–25% w porównaniu do mniejszych miejscowości.
• W regionach o dużej liczbie geodetów konkurencja cenowa obniża koszty usług.

2. Długość i rodzaj przyłącza

• Krótkie przyłącze do 10–15 mb może kosztować 700–900 zł,
• Przyłącza długie, rozgałęzione lub z wieloma punktami kontrolnymi są droższe.

3. Dostępność terenu i warunki pomiaru

• Trudny dostęp do skrzynek, studzienek (np. zasypane, zabudowane) generuje dodatkowy czas pracy w terenie.
• Pomiar w trudnym terenie (np. działka z dużymi spadkami, teren zalesiony) może wymagać tachimetru lub sprzętu RTK.

4. Forma przekazania dokumentacji

• Ceny rosną, jeśli inwestor wymaga pełnego zestawu: mapa w wersji papierowej + plik PDF + pliki GML i DXF.
• Przygotowanie operatu cyfrowego i wysyłka do ODGiK przez ePUAP lub iGeoMap to dodatkowe koszty (średnio 100–150 zł).

5. Termin wykonania

• W trybie ekspresowym (np. 24h) firmy doliczają 20–40% ceny bazowej.

6. Ilość przyłączy i ich rodzaj

• Przyłącza kanalizacyjne są trudniejsze do pomiaru (grawitacja, spadki), więc są najczęściej najdroższe.
• Pakiety kilku przyłączy wyceniane są korzystniej przy jednej wizycie.

Przykłady realnych ofert firm geodezyjnych (maj 2025)

GeoDruk – woj. mazowieckie

• Przyłącze gazowe (do 20 mb): 950 zł netto
• Woda i kanalizacja: 1600 zł netto (pakiet)
• Wersja mapy: papier + PDF + GML
• Termin: 5 dni roboczych

KartGeo – woj. śląskie

• Komplet 3 przyłączy: 2100 zł netto
• Możliwość elektronicznego zgłoszenia w ODGiK (SilesiaGeo)
• Rabat 10% przy większych zleceniach (powyżej 3 map)

TopGeo3D – woj. małopolskie

• Kanalizacja grawitacyjna z profilem wysokościowym: 1350 zł netto
• Woda + gaz: 1800 zł (komplet)
• Pomiar GPS RTK + obróbka w C-GEO

Geomax Solutions – woj. pomorskie

• Tylko pomiar + plik DXF bez operatu: 700 zł netto
• Opcjonalne zgłoszenie do ODGiK: +200 zł

Koszty ukryte – o czym warto pamiętać?

Inwestorzy często koncentrują się wyłącznie na cenie „z katalogu”, zapominając o kosztach dodatkowych, które mogą wystąpić w toku realizacji inwentaryzacji. Do najczęściej spotykanych należą:

1. Poprawki dokumentacji

• W razie błędów, ODGiK może zażądać uzupełnień – za ponowną rejestrację operatu geodeci często doliczają opłatę (100–200 zł).

2. Pomiary powtórne

• Jeśli przyłącze zostało zasypane bez dokumentacji fotograficznej lub oznaczeń – geodeta może odmówić pomiaru lub zażądać dodatkowej wizyty.

3. Zgłoszenia elektroniczne

• Niektóre powiaty wymagają plików GML lub DXF w konkretnym formacie – ich przygotowanie wymaga licencjonowanego oprogramowania (dodatkowe 150–300 zł).

4. Brak projektu przyłącza

• Geodeta nie wykonuje inwentaryzacji „z głowy” – bez dokumentacji projektowej nie może podjąć się realizacji. Inwestor musi wówczas zamówić projekt as-built (500–1200 zł).

5. Konieczność odkrycia punktów charakterystycznych

• Jeśli skrzynka gazowa, trójnik kanalizacyjny lub wodomierz są niewidoczne – inwestor musi zorganizować ich odkrycie.

Różnice w VAT: 8% czy 23%?

Usługi geodezyjne w kontekście inwentaryzacji powykonawczej mogą być objęte dwiema różnymi stawkami podatku VAT, w zależności od formy zlecenia:

• 8% VAT – jeśli usługa jest zlecana przez osobę fizyczną nieprowadzącą działalności gospodarczej i jest związana z budową budynku mieszkalnego jednorodzinnego.
• 23% VAT – przy zleceniu przez firmę lub przy obiektach niemieszkalnych.

Warto o to zapytać przed podpisaniem umowy, ponieważ różnica jest zauważalna – przy usłudze wartej 2000 zł, VAT 8% wynosi 160 zł, natomiast 23% to aż 460 zł.

Czy taniej zawsze znaczy lepiej?

W środowisku geodezyjnym istnieje zasada: „najtańsza mapa – najdroższe poprawki”. Wybór geodety jedynie na podstawie niskiej ceny może skutkować:

• brakiem operatu zatwierdzonego przez ODGiK,
• koniecznością wykonania powtórnego pomiaru,
• przedłużeniem procedur formalnych nawet o kilka tygodni.

Zdecydowanie warto postawić na firmy, które oferują kompleksową obsługę:

• pomoc w zgłoszeniu pomiaru,
• kontakt z ODGiK i gestorami sieci,
• gwarancję wykonania zgodnego z wytycznymi PINB.

W 2025 roku ceny inwentaryzacji powykonawczej przyłączy mediów utrzymują się na stabilnym poziomie, jednak ich ostateczna wysokość zależy od wielu czynników – od długości przyłącza po oczekiwaną formę dokumentacji. Inwestorzy powinni unikać pokusy wyboru najtańszej oferty bez analizy zakresu usługi. Warto traktować tę usługę jako kluczowy element zakończenia budowy – dokładna, kompletna i zatwierdzona inwentaryzacja to fundament bezproblemowego odbioru technicznego budynku.

Kontynuuję zatem – oto pełna, rozbudowana wersja punktu 4:

4. Najczęstsze błędy i problemy podczas inwentaryzacji przyłączy

Inwentaryzacja powykonawcza przyłączy gazowych, wodociągowych i kanalizacyjnych jest procesem precyzyjnym, technicznie sformalizowanym i silnie powiązanym z obowiązującymi przepisami prawa budowlanego oraz geodezyjnego. Mimo to w praktyce często dochodzi do szeregu błędów, zarówno po stronie inwestorów, jak i wykonawców czy geodetów. W tej części artykułu przedstawiamy najczęściej występujące problemy, ich przyczyny oraz sposoby unikania lub eliminowania już na etapie realizacji inwestycji.

1. Brak aktualnego projektu przyłączy

Jednym z najbardziej podstawowych i równocześnie krytycznych błędów jest brak aktualnej dokumentacji projektowej przyłączy. W praktyce geodeci bardzo często otrzymują nieczytelne, stare lub nieaktualne schematy, które nie odzwierciedlają rzeczywistego przebiegu wykonanych instalacji. Problemy te mogą obejmować:

• różnice w lokalizacji przyłączy względem budynku (np. przesunięcie o 1–2 metry),
• błędnie oznaczone średnice rur (np. projekt fi 32 mm, a wykonano fi 40 mm),
• brak elementów zrealizowanych w terenie (np. dodatkowej studzienki rewizyjnej).

Skutek: mapa powykonawcza nie odzwierciedla stanu faktycznego, co może skutkować odrzuceniem operatu przez ODGiK lub inspektora nadzoru.

Rozwiązanie: inwestor powinien zadbać o aktualizację projektu przez projektanta lub wykonawcę robót, jeszcze przed przystąpieniem geodety do pomiarów. W sytuacjach spornych wskazane jest wykonanie tzw. projektu zastępczego (as-built).

2. Zasypane lub niewidoczne punkty charakterystyczne

Przyłącza mediów – szczególnie gazowe i wodociągowe – zawierają tzw. punkty charakterystyczne: skrzynki gazowe, zasuwy, trójniki, kolanka, zawory odcinające, a w kanalizacji – studzienki rewizyjne. Zgodnie z zasadami pomiaru geodezyjnego, punkty te powinny być pomierzone i oznaczone na mapie.

Jednym z najczęstszych błędów jest zasypanie tych elementów przed wykonaniem pomiaru. Przyczyny mogą być różne:

• wykonawca nie zgłosił zakończenia prac,
• inwestor nie był świadomy potrzeby pomiaru przed zasypaniem,
• opady deszczu i spływ ziemi zatarły lokalizację punktów.

Skutek: brak możliwości precyzyjnego pomiaru, konieczność rozkopywania terenu, opóźnienie dokumentacji.

Rozwiązanie: ustalenie harmonogramu robót z geodetą, a także fizyczne oznaczenie punktów (np. taśmą ostrzegawczą, palikami, sprayem fluorescencyjnym). Coraz częściej stosuje się również fotodokumentację jako pomocniczy materiał przy sporządzaniu mapy.

3. Rozbieżność z dokumentacją projektową

Zdarza się, że podczas realizacji robót wykonawczych dochodzi do odstępstw od zatwierdzonego projektu – np. przebieg przyłącza zostaje zmieniony z powodu kolizji z inną infrastrukturą, przesunięcia ogrodzenia, zmian decyzji inwestora. Choć w praktyce takie zmiany bywają konieczne, często nie są one oficjalnie zgłaszane i uzgadniane z projektantem.

Skutek: wykonana inwentaryzacja dokumentuje przebieg przyłącza niezgodny z projektem, co może doprowadzić do odrzucenia operatu przez inspektora nadzoru lub konieczności wykonania dokumentacji zamiennej.

Rozwiązanie: każda zmiana w przebiegu przyłączy powinna zostać:

• opisana w dzienniku budowy,
• zgłoszona projektantowi branżowemu do akceptacji,
• potwierdzona rysunkiem lub szkicem zmienionej trasy,
• zatwierdzona w postaci projektu zamiennego (jeśli zmiana istotna).

Warto pamiętać, że nawet nieznaczne odstępstwa (np. o 0,5 m) mogą mieć znaczenie przy kolizjach z innymi sieciami lub granicą działki.

4. Pomyłki w pomiarach i błędy geodety

Nawet najbardziej doświadczony geodeta może popełnić błędy – szczególnie, jeśli pracuje pod presją czasu, bez kompletu danych projektowych lub w trudnych warunkach terenowych. Najczęściej spotykane problemy to:

• błędne określenie głębokości przyłącza (zaniżone lub zawyżone rzędne),
• nieprecyzyjne pozycjonowanie punktów (brak korekcji RTK),
• złe oznaczenia na mapie (np. zamienione kolory, brak opisu),
• błędna skala mapy (np. wykonanie w skali 1:1000 zamiast wymaganej 1:500).

Skutek: operat zostaje odrzucony w ODGiK, konieczne są poprawki lub ponowny pomiar.

Rozwiązanie: wybierając firmę geodezyjną, warto zwrócić uwagę na jej doświadczenie w inwentaryzacji przyłączy – a nie tylko ogólne usługi geodezyjne. Dobrą praktyką jest także sprawdzenie opinii oraz zakresu usług zawartych w umowie (np. gwarancji naniesienia poprawek bez dodatkowych kosztów).

5. Brak zgłoszenia operatu do ODGiK lub błędne zgłoszenie

Po wykonaniu pomiarów i opracowaniu mapy, geodeta ma obowiązek zgłoszenia operatu do odpowiedniego ośrodka geodezyjnego. W wielu przypadkach błąd polega na tym, że:

• dokumentacja nie jest formalnie złożona (brak wniosku P),
• geodeta błędnie oznaczy zakres opracowania (np. pomija kanalizację),
• pliki cyfrowe nie spełniają wymogów (np. niezgodny format GML),
• dokumentacja trafia do niewłaściwego powiatu (w przypadku działek przygranicznych).

Skutek: operat nie zostaje zatwierdzony, co uniemożliwia inwestorowi zgłoszenie zakończenia budowy.

Rozwiązanie: upewnij się, że geodeta nie tylko przygotowuje mapę, ale również formalnie ją składa w ODGiK – najlepiej z potwierdzeniem przyjęcia. W wielu powiatach dostępne są elektroniczne systemy (np. Geoportal2, iGeoMap), gdzie można sprawdzić status operatu.

6. Nieuwzględnienie sąsiednich instalacji i kolizji

Kolejnym powtarzalnym błędem jest brak naniesienia na mapie istniejących, sąsiednich instalacji, z którymi nowo wykonane przyłącze może kolidować. Problem ten występuje najczęściej w gęsto zabudowanych dzielnicach, gdzie pod ziemią znajdują się:

• kable energetyczne,
• światłowody,
• rury CO (c.o. sieciowe),
• dawne, niezinwentaryzowane przyłącza.

Skutek: gestor sieci może odmówić zatwierdzenia dokumentacji, jeśli uzna, że doszło do naruszenia strefy ochronnej.

Rozwiązanie: geodeta powinien wykonać tzw. inwentaryzację zbiorczą, obejmującą także sąsiednie sieci – na podstawie map zasadniczych, zgłoszeń branżowych i własnych pomiarów.

7. Nieczytelna lub niekompletna mapa powykonawcza

Mapa jest głównym dokumentem, który inwestor przedkłada w PINB i gestorom. Jeśli jest:

• nieczytelna (niewyraźne oznaczenia, brak legendy),
• niekompletna (brak punktów charakterystycznych, współrzędnych, profilu kanalizacji),
• wydrukowana w nieodpowiednim formacie (np. A4 zamiast A3 lub A2),

to zostaje najczęściej odrzucona, co opóźnia proces odbioru i wymaga poprawek.

Rozwiązanie: inwestor powinien wymagać od geodety mapy:

• w formacie PDF + oryginał drukowany,
• z dokładną legendą,
• w formacie wymaganym przez urząd (najczęściej A2, skala 1:500).

Unikanie błędów w inwentaryzacji powykonawczej wymaga ścisłej współpracy między inwestorem, wykonawcą i geodetą. Jasna komunikacja, aktualna dokumentacja projektowa, terminowy pomiar oraz dbałość o detale – to kluczowe elementy sprawnego przeprowadzenia tego etapu inwestycji. Warto pamiętać, że koszty poprawy błędów mogą kilkukrotnie przewyższyć oszczędności poczynione na początku, a czas potrzebny na ich naprawienie może skutecznie opóźnić oddanie budynku do użytkowania.

5. Nowoczesne technologie w inwentaryzacji przyłączy: drony, GPS RTK, skanowanie 3D

W ostatnich latach inwentaryzacja powykonawcza przyłączy mediów – tradycyjnie realizowana przez geodetów przy użyciu klasycznych metod pomiarowych – zaczęła przechodzić dynamiczną transformację technologiczną. Zmieniające się przepisy, rosnące wymagania gestorów sieci oraz nacisk na precyzję i szybkość realizacji usług sprawiły, że do standardów pracy wchodzą urządzenia i oprogramowania jeszcze do niedawna spotykane głównie w dużych projektach infrastrukturalnych. W tej części artykułu przyjrzymy się, jakie nowoczesne technologie są obecnie wykorzystywane przy inwentaryzacji przyłączy gazu, wody i kanalizacji, oraz jakie korzyści – i wyzwania – się z nimi wiążą.

1. Skanowanie laserowe 3D (LiDAR)

Czym jest skanowanie 3D?

Skanery laserowe 3D (LiDAR – Light Detection and Ranging) pozwalają na tworzenie dokładnych modeli przestrzennych otoczenia. Emitując tysiące wiązek światła na sekundę i analizując czas ich powrotu, skaner tworzy chmurę punktów, z której można odczytać położenie obiektów, ukształtowanie terenu oraz przebieg infrastruktury nadziemnej i podziemnej.

Zastosowanie w inwentaryzacji przyłączy:

• pomiar wykopów i rowów technicznych przed zasypaniem,

• rejestracja punktów charakterystycznych przyłączy (studnie, skrzynki, zawory),

• tworzenie profili wysokościowych dla kanalizacji grawitacyjnej,

• dokumentacja kolizji z istniejącą infrastrukturą.

Zalety:

• dokładność rzędu 3–5 mm,

• możliwość rejestracji w trudnych warunkach (np. niskie oświetlenie),

• skrócenie czasu pracy w terenie o 40–60%,

• możliwość archiwizacji pełnego modelu 3D wykopu lub terenu działki.

Sprzęt i ceny:

• Leica RTC360 – profesjonalny skaner stacjonarny (cena: ok. 130 000 zł),

• Trimble X7 – kompaktowy skaner z automatyczną kalibracją (cena: ok. 110 000 zł),

• oprogramowanie: Trimble RealWorks, Cyclone Register, ReCap Pro (Autodesk).

Wady:

• wysoka cena zakupu i konieczność przeszkolenia operatora,

• duża ilość danych wymaga zaawansowanego oprogramowania,

• nie zawsze opłacalny w przypadku pojedynczego przyłącza (bardziej efektywny w pakietach).

2. Technologia GPS RTK (Real-Time Kinematic)

Czym jest GPS RTK?

To metoda pomiarów satelitarnych, w której pozycja geodety jest korygowana w czasie rzeczywistym dzięki sygnałowi z bazy referencyjnej lub sieci stacji (np. ASG-EUPOS). Dzięki temu uzyskuje się dokładność lokalizacji rzędu 1–2 cm w poziomie i 2–4 cm w pionie.

Zastosowanie w praktyce:

• szybki pomiar długości przyłączy w terenie otwartym,

• nanoszenie punktów na mapę w czasie rzeczywistym (połączony tablet z kontrolerem),

• lokalizacja elementów infrastruktury zasypanych częściowo (przy użyciu wcześniej zaznaczonych punktów).

Rekomendowane urządzenia:

• CHC i83 GNSS – odbiornik z wielosystemowym śledzeniem (cena: ok. 18 000 zł),

• Topcon HiPer VR – zintegrowany odbiornik GNSS o wysokiej wydajności (ok. 30 000 zł),

• Leica GS18 T – odbiornik RTK z kompensacją wychylenia (ok. 35 000 zł).

Oprogramowanie:

• C-GEO – polskie oprogramowanie geodezyjne do obróbki danych RTK i tworzenia map,

• X-PAD Fusion, Trimble Access, Field Genius – aplikacje terenowe do współpracy z RTK.

Zalety:

• mobilność i szybkość – pomiar typowego przyłącza to kwestia 30–60 minut,

• możliwość pracy jednoosobowej,

• pełna zgodność z wymaganiami ODGiK.

Wady:

• ograniczona skuteczność w terenie zacienionym (np. przy gęstych drzewach, zabudowie),

• wymaga subskrypcji na korekty (np. ASG-EUPOS – 150–300 zł/rok).

3. Zastosowanie dronów (UAV) w geodezji

Jak drony wspierają inwentaryzację przyłączy?

Choć przyłącza to infrastruktura podziemna, drony mogą wspierać inwentaryzację poprzez:

• wykonywanie ortofotomap działki przed i po wykonaniu robót,

• dokumentację fotograficzną wykopów (np. przebiegu przyłączy przed zasypaniem),

• detekcję kolizji z istniejącymi elementami zagospodarowania terenu (np. ogrodzenie, chodniki).

Przykładowe modele i zestawy:

• DJI Matrice 350 RTK + Zenmuse L2 (LiDAR) – zaawansowany zestaw pomiarowy (ok. 110 000 zł),

• DJI Mavic 3 Enterprise – dron z kamerą termowizyjną i RTK (ok. 20 000 zł),

• Parrot Anafi USA – zintegrowane sensory do mapowania.

Oprogramowanie:

• Pix4D, DroneDeploy, DJI Terra, Agisoft Metashape – do generowania ortofotomap i modeli 3D.

Zalety:

• szybkie pokrycie dużych powierzchni (np. w zabudowie jednorodzinnej),

• łatwe wykrywanie ewentualnych błędów wykonawczych (np. zbyt bliskie ułożenie przyłącza od granicy działki),

• możliwość przekazania materiału gestorom sieci jako załącznik do operatu.

Wady:

• ograniczone zastosowanie do precyzyjnych pomiarów podziemnych,

• wymagania formalne (świadectwo kompetencji UAVO/BVLOS).

4. Cyfrowe tworzenie dokumentacji – systemy CAD i GIS

Programy wspierające opracowanie mapy:

• C-GEO (Softline) – najczęściej stosowany przez geodetów w Polsce. Umożliwia przetwarzanie danych z RTK, rysowanie mapy, generowanie profili kanalizacyjnych oraz eksport plików GML dla EGiB.

• QGIS – otwarte oprogramowanie GIS do tworzenia i edycji warstw mapowych, analiz przestrzennych i tworzenia zestawień (np. dla kanalizacji deszczowej).

• AutoCAD Civil 3D, MicroStation, GEONET, GeoInfo – wykorzystywane przy większych projektach.

Automatyzacja eksportu danych:

• generowanie plików GML zgodnych z wymogami ODGiK,

• integracja z Geoportalem i systemem ZSIN,

• eksport do EDBP (elektroniczny dziennik budowy przyłączy),

• cyfrowe podpisywanie operatów (kwalifikowany podpis elektroniczny).

5. Przyszłość: BIM, sensory IoT, rzeczywistość rozszerzona

Choć obecnie inwentaryzacja przyłączy mediów odbywa się głównie w formacie 2D i 3D, w najbliższych latach możemy spodziewać się dalszej cyfryzacji procesu:

Integracja z modelem BIM:

• modele budynków zawierające warstwę infrastruktury technicznej z dokładnymi danymi przyłączy,

• możliwość eksportu mapy z operatu bezpośrednio do cyfrowego modelu inwestycji.

IoT i sensory w przyłączach:

• instalacja czujników ciśnienia, temperatury, wilgotności,

• geolokalizacja przyłączy w czasie rzeczywistym dzięki tagom RFID lub GPS.

Rozszerzona rzeczywistość (AR):

• wizualizacja przebiegu przyłączy przez smartfon lub okulary HoloLens – przydatne przy serwisie i modernizacji.

Podsumowanie

Nowoczesne technologie w inwentaryzacji przyłączy nie są już przyszłością – to realne narzędzia, które skracają czas pomiarów, zwiększają ich dokładność i poprawiają przejrzystość dokumentacji. Dla inwestora oznacza to szybszy odbiór, mniejsze ryzyko poprawek i większą transparentność całego procesu. Dla geodetów – możliwość świadczenia usług o wyższej wartości i zautomatyzowanego przekazywania danych do urzędów. Wybór technologii powinien być dostosowany do konkretnego przypadku: przy pojedynczym domu jednorodzinnym wystarczy GPS RTK, ale przy osiedlu lub zakładzie przemysłowym warto rozważyć drony i skanowanie 3D.
