1. Znaczenie geodezyjnych pomiarów prewencyjnych
Współczesna geodezja pełni funkcję nie tylko wspomagającą budownictwo, ale coraz częściej profilaktyczną. W kontekście rosnącej liczby katastrof budowlanych, których przyczyny często sięgają błędów w projektowaniu, realizacji oraz eksploatacji, geodeta staje się jednym z kluczowych uczestników procesu inwestycyjnego. Pomiary prewencyjne, rozumiane jako systematyczne, kontrolne badania geometrii obiektów, deformacji gruntu oraz stanu konstrukcji, mogą zapobiec wielu tragediom.
Jedną z najważniejszych funkcji geodety w prewencji jest kontrola przemieszczeń obiektów budowlanych. Dotyczy to zarówno budynków już istniejących (np. kamienic w ścisłych centrach miast), jak i nowo wznoszonych inwestycji (biurowców, hal przemysłowych, tuneli czy mostów). Przykładowo, monitoring obiektów sąsiadujących z dużymi wykopami (np. przy budowie metra) wymaga regularnego rejestrowania zmian poziomych i pionowych. W Warszawie monitoring tego typu prowadzony był przy budowie II linii metra, gdzie zastosowano systemy tachimetryczne i czujniki tensometryczne.

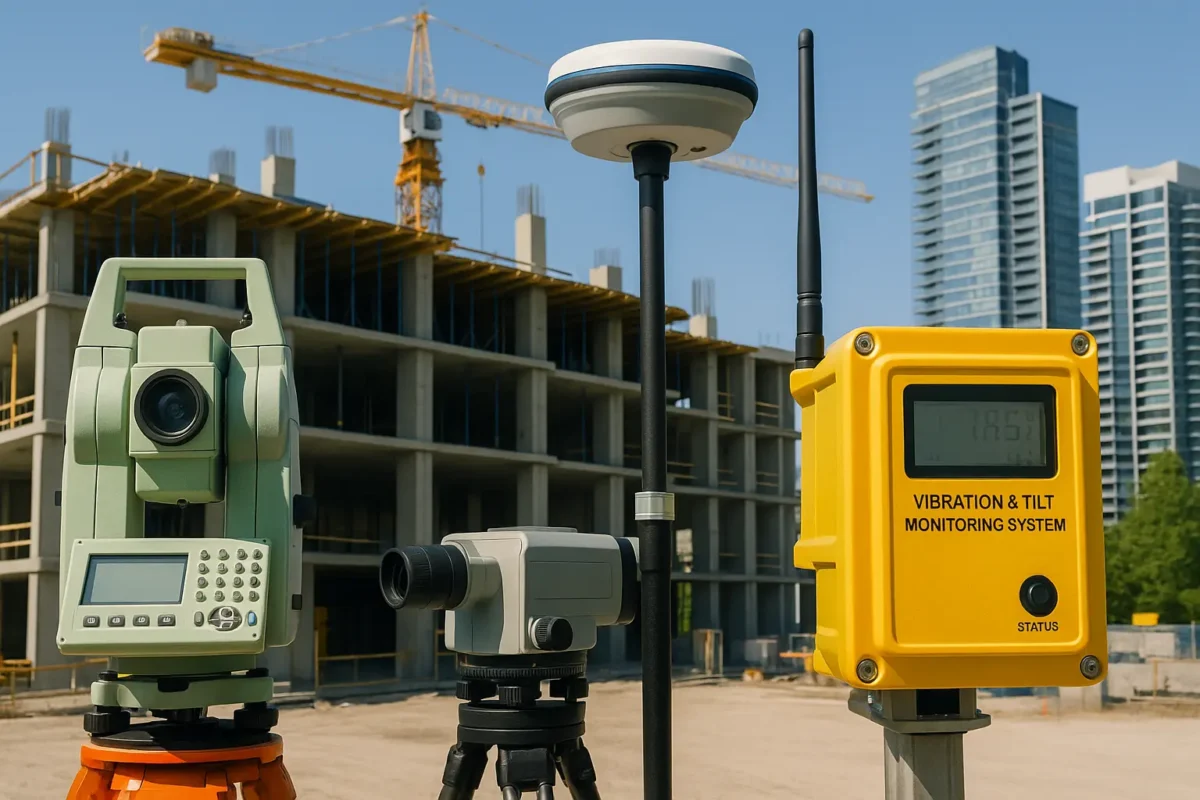

Geodezyjne pomiary przemieszczeń wykonywane są metodami tachimetrycznymi, niwelacyjnymi oraz satelitarnymi. Kluczowe jest tu nie tylko dokładne wyznaczenie punktów odniesienia, ale także odpowiednia częstotliwość pomiarów. W zależności od kategorii ryzyka dla danego obiektu, monitoring może być wykonywany co kilka dni, godzin, a nawet w czasie rzeczywistym (tzw. monitoring ciągły). Przykładem może być kontrola zapór wodnych, gdzie z uwagi na bezpieczeństwo mieszkańców okolicznych terenów stosuje się bardzo czułe systemy obserwacji geodezyjnej.
Warto też wspomnieć o specjalistycznych pomiarach odkształceń konstrukcji. Obejmują one monitoring osiadań fundamentów, rotacji słupów, wyginania belek czy ugięcia płyt stropowych. Takie pomiary są wykonywane np. w budynkach o dużych rozpiętościach stropów (hale magazynowe, centra logistyczne), gdzie niewielkie odchylenia mogą świadczyć o przeciążeniu elementów konstrukcyjnych. W tych przypadkach geodeci współpracują ściśle z projektantami i rzeczoznawcami budowlanymi.
Zaniedbanie pomiarów prewencyjnych może prowadzić do poważnych skutków. Jednym z przykładów jest katastrofa dachu hali wystawowej w Katowicach w 2006 roku, gdzie mimo sygnałów ostrzegawczych (pękające elementy, hałasy konstrukcyjne) nie zastosowano odpowiedniego systemu kontroli deformacji. Katastrofa pochłonęła życie 65 osób. Choć główną przyczyną okazały się błędy projektowe i przeciążenia śniegiem, to brak odpowiedniego monitoringu geodezyjnego mógł przyczynić się do zbyt późnej reakcji.
Podsumowując, pomiary prewencyjne powinny być standardem w każdej inwestycji o podwyższonym ryzyku. Ich zakres i częstotliwość powinny być dostosowane do rodzaju obiektu, warunków gruntowych oraz otoczenia urbanistycznego. Z punktu widzenia inwestora i użytkownika końcowego, geodezja staje się kluczowym filarem bezpieczeństwa konstrukcji.
2. Nowoczesne technologie pomiarowe jako narzędzie prewencji
Nowoczesna geodezja nie ogranicza się już do klasycznego niwelatora i tachimetru. Postęp technologiczny umożliwia dziś stosowanie zaawansowanych narzędzi, które zrewolucjonizowały precyzję, szybkość i zakres zbieranych danych. W kontekście prewencji katastrof budowlanych, największe znaczenie mają systemy monitoringu deformacji oraz modelowania 3D oparte na danych przestrzennych.
Jednym z najbardziej dynamicznie rozwijających się obszarów jest skaning laserowy 3D (LiDAR). W geodezji wykorzystywany jest zarówno w wersji stacjonarnej (skanery naziemne), jak i mobilnej (skanery zamontowane na dronach, samochodach, robotach). Pozwala on uzyskać bardzo dokładny obraz przestrzenny obiektu – z dokładnością do kilku milimetrów – w krótkim czasie. Modele siatkowe (tzw. chmury punktów) można porównywać w czasie, wykrywając nawet minimalne przemieszczenia lub deformacje. W przypadku budynków zabytkowych czy tuneli jest to metoda niemal bezkonkurencyjna.
Drugą grupą technologii są autonomiczne systemy pomiarowe – tzw. monitoring ciągły (ang. automated deformation monitoring systems). Są to sieci sensorów (inklinometrów, tensometrów, GNSS, radarów interferometrycznych), które bez udziału człowieka dokonują rejestracji zmian w czasie rzeczywistym. Dane są przesyłane do chmury i analizowane automatycznie. Przykład zastosowania takich systemów to monitorowanie osuwisk czy mostów kolejowych, np. przez firmę Trimble lub Leica Geosystems. Niektóre z tych rozwiązań oferują funkcję natychmiastowego alertu SMS/e-mail w przypadku przekroczenia dopuszczalnych odchyleń geometrycznych.
Technologie fotogrametryczne – w szczególności UAV (drony) – pozwalają na szybkie pozyskiwanie danych dla dużych obszarów oraz generowanie ortofotomap i modeli 3D. Choć dokładność takich pomiarów jest niższa niż w przypadku tachimetrów czy skanerów naziemnych, wciąż są one bardzo użyteczne w analizie zagrożeń terenowych: np. erozji zboczy, osuwisk, szkód górniczych. W Polsce popularność fotogrametrii dronowej w geodezji dynamicznie rośnie, a większość firm oferuje już takie usługi jako standard.
Ważnym trendem jest integracja systemów pomiarowych z BIM (Building Information Modeling). Dzięki cyfrowemu modelowi budynku, dane geodezyjne mogą być bezpośrednio nakładane na projekt, co ułatwia wykrycie rozbieżności i analizę ich wpływu na konstrukcję. Coraz częściej inwestorzy wymagają wdrożenia modeli BIM już na etapie projektowym, a w połączeniu z regularnymi pomiarami geodezyjnymi zyskują dynamiczny obraz stanu technicznego obiektu.
Nie sposób nie wspomnieć również o georadarach i systemach geofizycznych, które wspomagają geodetów w wykrywaniu pustek pod fundamentami, zjawisk krasowych, nienaturalnych deformacji gruntu czy osiadań w warunkach trudnych geotechnicznie.
Nowoczesna geodezja, odpowiednio zastosowana, nie tylko monitoruje, ale i prognozuje. Oparte na danych przestrzennych algorytmy predykcyjne (np. AI/ML) potrafią na podstawie serii pomiarów wskazać miejsca o podwyższonym ryzyku awarii, co otwiera nowe możliwości zarządzania ryzykiem w dużych inwestycjach infrastrukturalnych i miejskich.
3. Analiza ryzyka geodezyjnego na różnych etapach inwestycji
Ocena i zarządzanie ryzykiem geodezyjnym to proces, który powinien być integralną częścią każdego przedsięwzięcia budowlanego — niezależnie od jego skali, lokalizacji czy przeznaczenia. Ryzyko w tym kontekście należy rozumieć jako możliwość wystąpienia niepożądanych zdarzeń związanych z deformacją terenu, niestabilnością podłoża, błędami lokalizacyjnymi czy kolizjami projektowymi, które mogą doprowadzić do awarii lub katastrofy budowlanej. Geodeta, jako specjalista od odwzorowania rzeczywistości w przestrzeni, pełni kluczową rolę w ocenie tego ryzyka na każdym z kluczowych etapów cyklu inwestycyjnego: od fazy koncepcyjnej, przez projektową, wykonawczą, aż po eksploatacyjną.
Na etapie koncepcyjnym, rola geodety zaczyna się od dostarczenia dokładnych danych topograficznych, ukształtowania terenu i istniejącej infrastruktury. Tutaj często wykonywana jest tzw. mapa do celów projektowych, której precyzja i aktualność mogą w znaczącym stopniu zredukować późniejsze kolizje projektowe, szczególnie w gęsto zabudowanych obszarach miejskich. Zbyt ogólna mapa, wykonana z nieaktualnych danych, może doprowadzić do źle zaprojektowanego układu sieci, błędów w wyznaczeniu granic działki czy nieprawidłowego usytuowania obiektu względem obowiązujących przepisów miejscowego planu zagospodarowania przestrzennego (MPZP).
Faza projektowa wymaga od geodety ścisłej współpracy z architektem, konstruktorem i inżynierami branżowymi. To moment, w którym można jeszcze wcześnie wykryć potencjalne problemy związane z nośnością gruntów, bliskością cieków wodnych, stref ochronnych, prawem sąsiedztwa czy obiektami kolizyjnymi. Coraz częściej w tej fazie wykorzystuje się modele BIM, które umożliwiają symulację procesów budowlanych z uwzględnieniem danych geodezyjnych. Przykładem ryzyka w tej fazie może być niedoszacowanie głębokości posadowienia fundamentów na gruntach organicznych — błąd, który dopiero na etapie realizacji może skutkować kosztowną koniecznością wymiany gruntu lub palowania.
W fazie realizacji inwestycji, geodeta odpowiada za dokładne wytyczenie osi konstrukcji, poziomów fundamentów, lokalizacji słupów, ścian, instalacji oraz wszystkich elementów składających się na zgodność inwestycji z projektem. Ryzyko błędów jest tutaj szczególnie wysokie – pomyłki milimetrowe mogą skutkować naruszeniem przepisów techniczno-budowlanych, błędnym przebiegiem instalacji (np. kanalizacji) czy nawet koniecznością wyburzenia i powtórzenia prac. Wyspecjalizowane zespoły geodezyjne stosują tachimetry robotyczne i cyfrowe systemy rejestracji danych, co pozwala na skrócenie czasu pomiarów i zredukowanie ryzyka błędu ludzkiego. Dodatkowo, wdrażanie systemów GIS pozwala na bieżącą kontrolę zgodności terenu z modelem projektowym.
Etap odbioru technicznego i eksploatacji również nie może obyć się bez udziału geodety. W tym czasie wykonywane są pomiary powykonawcze, dokumentujące ostateczne rozmieszczenie infrastruktury, niwelacje terenu oraz faktyczne gabaryty obiektów. Ich zgodność z dokumentacją projektową jest warunkiem uzyskania pozwolenia na użytkowanie. W tej fazie rozpoczyna się także długofalowy monitoring konstrukcji — zwłaszcza dla obiektów inżynierskich (mosty, estakady, tunele, wieżowce) oraz budowli hydrotechnicznych (zbiorniki, zapory). Systemy pomiarowe dostarczają informacji o osiadaniu, przemieszczeniach i ewentualnych deformacjach konstrukcji, które — jeśli niekontrolowane — mogą prowadzić do degradacji i ryzyka katastrofy budowlanej.
Warto także wspomnieć o aspektach zarządzania ryzykiem związanym z geodezją w kontekście dokumentacji. W wielu przypadkach katastrof budowlanych okazywało się, że dokumentacja pomiarowa była prowadzona niestarannie lub niezgodnie z obowiązującymi normami (np. brak protokołów, błędne współrzędne, brak archiwizacji danych źródłowych). Cyfrowa geodezja, stosująca elektroniczne dzienniki pomiarów i zabezpieczone repozytoria danych, pozwala na wprowadzenie przejrzystości i audytowalności w procesie inwestycyjnym.
4. Katastrofy budowlane w Polsce i na świecie a błędy geodezyjne
Katastrofy budowlane mają zawsze charakter dramatyczny, zarówno ze względu na straty materialne, jak i — co najgorsze — ofiary śmiertelne. Analiza takich przypadków w Polsce i za granicą wskazuje, że wiele z nich było możliwych do uniknięcia, gdyby na czas wdrożono odpowiednie działania geodezyjno-kontrolne. Pomimo że najczęściej wskazywaną przyczyną formalną takich katastrof są błędy projektowe lub wykonawcze, nie można pomijać zaniedbań geodezyjnych, które odegrały rolę pośrednią lub bezpośrednią.
W Polsce jednym z najbardziej tragicznych wydarzeń była katastrofa hali Międzynarodowych Targów Katowickich w 2006 roku. Dach zawalił się pod naporem śniegu, zabijając 65 osób i raniąc ponad 140. Choć główną przyczyną były błędy konstrukcyjne (wadliwy projekt dachu bez marginesu bezpieczeństwa), niezaprzeczalnym problemem był brak systematycznego monitoringu deformacji konstrukcji. Systemy geodezyjne, które mogłyby wcześniej wykryć przeciążenie dachu i pierwsze symptomy ugięć, nie zostały zastosowane.
Kolejnym przypadkiem, gdzie geodezja mogła odegrać kluczową rolę, była katastrofa kamienicy w Świebodzicach (2017 r.), spowodowana wybuchem gazu. Choć zdarzenie miało bezpośrednią przyczynę związaną z infrastrukturą instalacyjną, nie wykonywano wcześniej żadnych pomiarów stabilności ścian nośnych, mimo wcześniejszych zgłoszeń o pęknięciach. Pomiar geodezyjny za pomocą skanera laserowego lub metodą niwelacji precyzyjnej mógł wykazać przemieszczenia i zapobiec tragedii.
Raporty Głównego Urzędu Nadzoru Budowlanego za lata 2020–2023 pokazują, że najczęstszymi przyczynami katastrof są wciąż błędy wykonawcze, eksploatacyjne i projektowe. Jednakże około 15–20% z nich można powiązać pośrednio z brakiem właściwych pomiarów kontrolnych lub ich nieprawidłowym przeprowadzeniem. Dotyczy to przede wszystkim osiadania fundamentów, przemieszczeń konstrukcji oraz deformacji elementów nośnych.
Za granicą również doszło do wielu katastrof, gdzie zaniedbania geodezyjne były ewidentne. Wspomnijmy choćby o zawaleniu się wieżowca Surfside w Miami (2021 r.), gdzie pomimo sygnałów o powolnym osiadaniu budynku nie podjęto działań kontrolnych. W raporcie końcowym stwierdzono, że już kilka lat wcześniej geodeci zgłaszali pionowe i poziome przemieszczenia płyt stropowych, ale inwestor nie wdrożył ciągłego monitoringu.
Tego typu zdarzenia pokazują, że monitorowanie deformacji to nie luksus ani „fanaberia”, ale niezbędny element współczesnego zarządzania ryzykiem inwestycyjnym. Koszty jego wdrożenia są znikome w porównaniu do strat związanych z awarią. Przykładowo: koszt 12-miesięcznego systemu monitoringu przemieszczeń dla budynku o powierzchni 3000 m² to ok. 30–50 tys. zł. Dla porównania — wartość odszkodowania za jedną katastrofę może sięgać milionów złotych.
5. Aspekty prawne odpowiedzialności geodety w zapobieganiu katastrofom budowlanym
Geodeta jako uczestnik procesu budowlanego działa w oparciu o szereg przepisów prawa, które określają jego obowiązki, kompetencje, a także odpowiedzialność cywilną i karną. Szczególne znaczenie w tym kontekście ma Ustawa Prawo budowlane, Prawo geodezyjne i kartograficzne oraz Kodeks cywilny. Zgodnie z nimi, geodeta zobowiązany jest do prowadzenia pomiarów zgodnie z obowiązującymi normami technicznymi, a także do sporządzania dokumentacji powykonawczej w sposób rzetelny, kompletny i zgodny ze stanem faktycznym.
Błąd popełniony przez geodetę — np. w wytyczeniu osi konstrukcji lub dokumentacji powykonawczej — może skutkować odpowiedzialnością na kilku płaszczyznach. Po pierwsze, odpowiedzialnością cywilną wobec inwestora, który poniósł straty majątkowe w wyniku błędnych pomiarów. Po drugie, w przypadku narażenia zdrowia lub życia ludzi, może zostać pociągnięty do odpowiedzialności karnej, zgodnie z art. 160 i 164 Kodeksu karnego (sprowadzenie zagrożenia katastrofą budowlaną).
Dodatkowo, zgodnie z ustawą o samorządach zawodowych, geodeta podlega odpowiedzialności zawodowej, która może skutkować karą upomnienia, nagany, zawieszenia prawa do wykonywania zawodu, a nawet jego odebrania. W Polsce organem odpowiedzialnym za prowadzenie spraw dyscyplinarnych wobec geodetów uprawnionych jest Główny Geodeta Kraju oraz komisje odpowiedzialności zawodowej przy wojewodach.
Ważnym elementem zabezpieczenia interesów inwestora i wykonawcy jest ubezpieczenie OC geodety, które musi być obowiązkowe przy wykonywaniu prac w ramach Prawa budowlanego. W praktyce jednak wielu geodetów nie posiada ubezpieczeń dobrowolnych o szerszym zakresie, co może skutkować poważnymi problemami finansowymi w razie roszczeń.
Warto również zwrócić uwagę na rosnącą rolę sądów administracyjnych i cywilnych, które coraz częściej analizują udział geodety w katastrofach. Wyroki wskazują, że nawet drobne uchybienia formalne (np. brak podpisu na mapie) mogą mieć znaczenie dowodowe w postępowaniach o odszkodowania.
Podsumowując: rzetelność, dokumentacja oraz zabezpieczenie odpowiedzialności to dziś nie tylko wymogi etyczne, ale także prawne. Geodeta powinien mieć świadomość, że jego pomiar może decydować o trwałości, bezpieczeństwie i legalności całej inwestycji.
