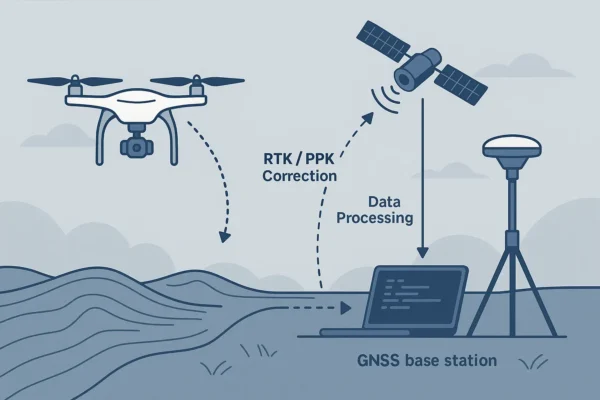

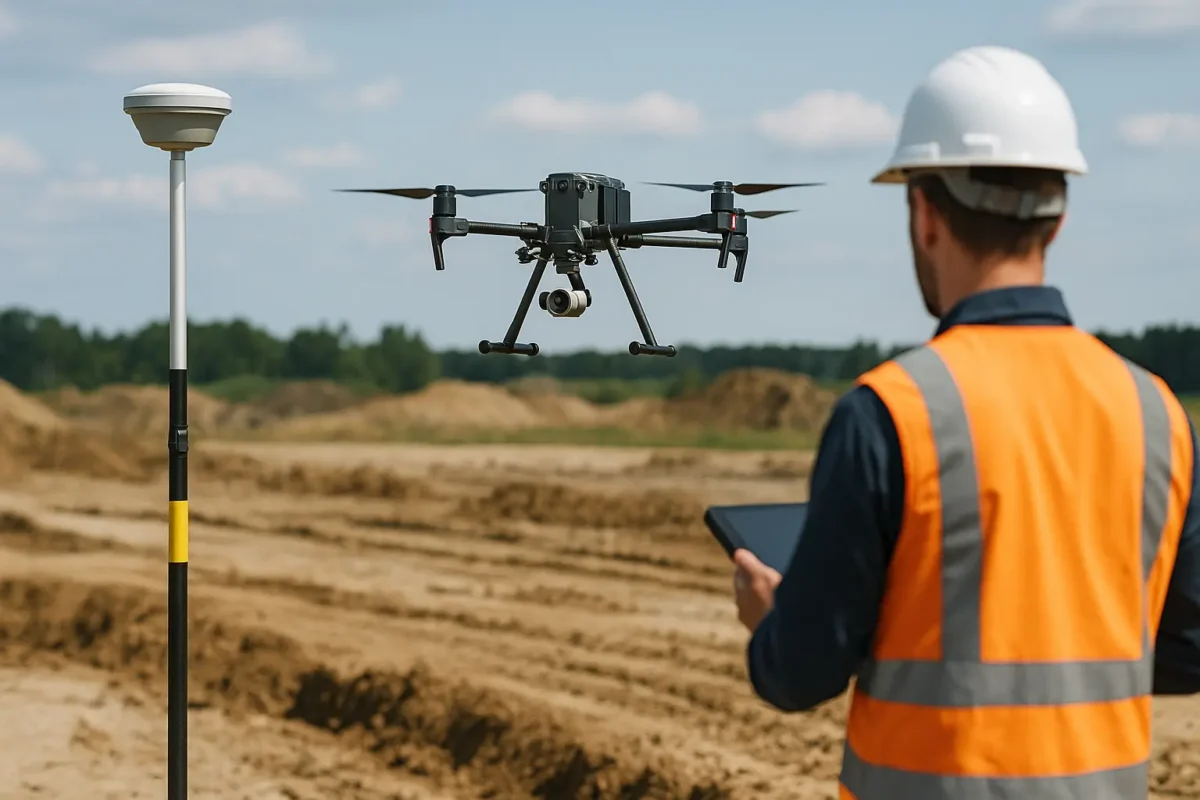

RTK vs PPK: zasada działania i różnice
Real-Time Kinematic (RTK) oraz Post-Processed Kinematic (PPK) to dwie podstawowe metody korekt satelitarnych wykorzystywane w geodezji dronowej, których głównym celem jest uzyskanie precyzji pomiarowej sięgającej pojedynczych centymetrów lub nawet milimetrów. System RTK opiera się na strumieniu korekt przesyłanych w czasie rzeczywistym z fizycznej stacji bazowej lub sieci stacji bazowych (np. sieci NTRIP), które mogą być dostarczane do odbiornika GNSS zamontowanego na dronie za pomocą łączy radiowych, modemów GSM/4G czy Internetu satelitarnego. Dzięki temu odbiornik drona, przetwarzając jednocześnie dane surowe z minimum czterech satelitów i korekty z bazy, oblicza swoją pozycję z bardzo niskim opóźnieniem. Kluczowym elementem jest tu algorytm fazowej analizy sygnału GNSS (faza nośna), który eliminuje wiele źródeł błędów geometrycznych i atmosferycznych, takich jak opóźnienia jonosferyczne czy troposferyczne, a także błędy zegarów satelitarnych. Dzięki nieustannej kontroli jakości (m.in. monitoring wartości DOP – Dilution Of Precision) operator drona może w porę dostrzec spadki dokładności i przerwy w transmisji korekt, co stanowi istotną przewagę RTK podczas inspekcji infrastrukturalnych czy inwentaryzacji obszarów o skomplikowanym ukształtowaniu terenu.
W systemie PPK natomiast cała procedura pomiarowa zachodzi dwustopniowo: zarówno dron, jak i stacja bazowa rejestrują surowe dane GNSS (tzw. raw data logging) w formacie RINEX lub własnym formacie producenta. Po zakończeniu misji operator dokonuje post-processingu, czyli obliczenia korekt w oprogramowaniu stacjonarnym (np. w środowisku RTKLIB lub zaawansowanych platformach fotogrametrycznych). PPK eliminuje ryzyko utraty danych spowodowane przestojami łącza czy zakłóceniami na trasie transmisji, ponieważ korekta wykonywana jest na kompletnych logach z obu urządzeń. Metoda ta zapewnia pełną powtarzalność obliczeń, umożliwiając weryfikację wyników przez osoby trzecie i dokumentowanie procesu pomiarowego zgodnie z wymogami norm PN-EN oraz ISO. Główną wadą PPK jest konieczność odłożenia wyników do późniejszej obróbki – nie ma możliwości natychmiastowej oceny jakości pomiaru w terenie, co w projektach wymagających szybkiej decyzji może być krytyczne.
Wybór między RTK a PPK zależy od specyfiki zadania: RTK oferuje błyskawiczny dostęp do wyników i ułatwia dynamiczne monitorowanie przebiegu misji, ale może być wrażliwy na zakłócenia radiowe i gęstą zabudowę terenu. Z kolei PPK zapewnia najwyższą integralność danych i odporność na chwilowe przerwy w odbiorze sygnału, co jest atutem przy długotrwałych pomiarach terenowych i tam, gdzie wymagana jest pełna audytowalność procesu. W praktyce wiele zespołów geodezyjnych łączy obie metody, montując na dronie odbiornik zdolny do pracy w trybie RTK oraz równoległego rejestru surowych danych dla post-processingu PPK – co daje najlepsze z obu światów: natychmiastową kontrolę jakości i pełną wiarygodność pomiaru.
RTK i PPK: wybór sprzętu i oprogramowania
Dobór specjalistycznego sprzętu GNSS oraz odpowiedniego oprogramowania stanowi kluczowy etap przygotowawczy przed każdą misją dronową w geodezji. W segmencie RTK najbardziej rozpowszechnione są odbiorniki multi-bandowe, zdolne do jednoczesnego śledzenia sygnałów z konstelacji GPS, GLONASS, Galileo oraz BeiDou. Przykładem budżetowego, ale zaawansowanego rozwiązania jest Emlid Reach RS2+, oferujący wbudowany modem LTE, funkcję wirtualnej stacji bazowej poprzez sieć NTRIP oraz precyzję pomiaru do ±1 cm. Urządzenie to, za cenę w okolicach $2 500, pozwala na realizację pomiarów RTK z dronami takich marek jak DJI (Phantom 4 RTK, Matrice 300 RTK) czy Freefly Alta. Dla wymagających projektów infrastrukturalnych i geodezyjnych, gdzie liczy się redundancja i odporność na warunki terenowe, stosuje się odbiorniki klasy światowej – np. Trimble R12 z technologią ProPoint, umożliwiającą dynamiczne modelowanie sygnałów satelitarnych i korygowanie błędów nawet w trudnych warunkach miejskich czy górskich; koszt takiego systemu z akcesoriami przekracza często $20 000. W segmencie PPK równie popularne są urządzenia firmy Septentrio Altus, wyróżniające się wysoką stabilnością danych i wsparciem dla wielu formatów logów, co ułatwia integrację z oprogramowaniem obróbki danych.
Jeśli chodzi o platformy programistyczne, wybór zależy od skali przedsięwzięcia i wymaganej automatyzacji. Pix4Dmapper jest liderem na rynku komercyjnym, oferującym zaawansowane narzędzia do korekcji PPK, automatycznej kalibracji kamer oraz generowania siatek 3D i modeli Chmury Punktów. Cena subskrypcji zaczyna się od $370 miesięcznie, ale obejmuje bezpłatny dostęp do chmury obliczeniowej oraz aplikacji mobilnych Pix4Dcapture. Alternatywnie, Agisoft Metashape Professional zapewnia node-locked licencję w cenie około $3 500, z możliwością modyfikacji skryptów Python dla rozszerzonej automatyzacji i integracji z systemami GIS. W środowiskach stricte GIS rekomendowane są wtyczki QGIS RTK oraz narzędzia open-source jak RTKLIB, które choć wymagają większego zaangażowania programistycznego, pozwalają na pełną kontrolę nad procesem obróbki i są bezpłatne.
Pełny workflow misji geodezyjnej z wykorzystaniem RTK/PPK obejmuje:
Planowanie lotu: określenie parametrów misji – wysokości ścieżek lotu, nakładania się zdjęć (frontlap, sidelap), prędkości drona i orientacji kamery;
Konfigurację stacji bazowej: stabilne ustawienie na reperze geodezyjnym lub statywie, kalibracja poziomu, synchronizacja czasu z odbiornikiem drona;
Rejestrację danych: podczas lotu dron odbiera korekty RTK lub zbiera surowe dane GNSS dla PPK, jednocześnie wykonując zaplanowane zdjęcia;
Kontrolę jakości w terenie: natychmiastowe monitorowanie wskaźników DOP, liczby widocznych satelit, kontroli stopnia zachodzenia zdjęć;
Post-processing i analiza: import logów RINEX/stacji bazowej, obliczenie korekt PPK, generacja ortofotomapy, siatki 3D i chmury punktów w Pix4Dmapper/Metashape;
Eksport wyników: dostarczenie gotowych plików w formatach LAS, OBJ, GeoTIFF, shapefile lub bezpośrednio do klienta w postaci interaktywnej przeglądarki WebGL.
RTK i PPK: czynniki wpływające na dokładność pomiarów
Dokładność centymetrowa, którą deklarują systemy RTK i PPK, zależy w praktyce od wielu czynników środowiskowych, sprzętowych oraz proceduralnych. Do najważniejszych źródeł potencjalnych błędów zaliczamy opóźnienia atmosferyczne – jonosferyczne i troposferyczne – które mogą wprowadzać zniekształcenia długości drogi sygnału rzędu kilku do kilkunastu centymetrów, jeśli nie zastosuje się zaawansowanych modeli korekcyjnych lub stacji referencyjnych w zwartym promieniu kilkunastu kilometrów. Kolejnym istotnym czynnikiem jest multipath, czyli odbicia sygnałów satelitarnych od pobliskich przeszkód, takich jak drzewa, budynki czy lustra wodne, co prowadzi do nałożenia fal o różnej fazie i czasem do powstawania błędów wielootoczeniowych. W warunkach miejskich lub w bliskiej odległości od infrastruktury energetycznej również obserwuje się zakłócenia elektromagnetyczne, które mogą drastycznie obniżyć liczbę wykorzystywanych satelit oraz pogorszyć wskaźniki DOP.
Z punktu widzenia sprzętu, jakość anteny GNSS ma kluczowe znaczenie – zaawansowane anteny fazowe o niskiej charakterystyce osiowej i wysokim tłumieniu sygnałów z boków (ang. choke-ring) znacząco minimalizują błędy multipath. Przed każdą misją rekomenduje się przeprowadzenie procedury kalibracji anten: sprawdzenie poziomu na statywie, rejestrację krótkiego logu testowego oraz porównanie wyników z istniejącymi reperami geodezyjnymi. Równie ważne jest określenie optymalnych warunków meteorologicznych – najlepiej planować loty przy stabilnej pogodzie, unikając silnego wiatru, opadów czy gwałtownych zmian ciśnienia. W praktyce operacyjnej geodeci często monitorują prognozy GNSS-specific (np. IGS Prediction), które uwzględniają przewidywane zakłócenia jonosferyczne oraz troposferyczne.
Weryfikacja jakości pomiarów odbywa się za pomocą metryk takich jak PDOP (Position Dilution Of Precision), PDOP/COP (combined), a także analizy pozostałości po regresji fazowej i liczbę rejestrowanych cykli. W przypadku PPK dodatkowo analizuje się różnicę pomiędzy obserwacjami na stacji bazowej a odbiornikiem drona – tzw. residuals – aby ocenić wpływ błędów instrumentalnych i geometrycznych. W dokumentacji końcowej warto zawrzeć szczegółowy protokół, w którym odnotowane są wartości DOP, liczba satelit, model atmosferyczny użyty do korekt oraz parametr C/N0 (Carrier-to-Noise ratio) dla każdego kanału GNSS.
RTK i PPK: praktyczne zastosowania i studia przypadków
Technologie RTK i PPK znalazły zastosowanie w szerokim spektrum projektów geodezyjnych, od mapowania dużych obszarów poprzez inspekcje infrastruktury aż po precyzyjne analizy rolnicze czy kontrolę deformacji obiektów budowlanych. W mapowaniu terenu dron wyposaża się w kamery o wysokiej rozdzielczości (20–50 MP) oraz odbiornik GNSS, co pozwala po obróbce wygenerować ortofotomapę o pikselizacji nawet 1–3 cm/pixel. Na potrzeby inwestycji liniowych, takich jak budowa dróg czy linii kolejowych, urządzenie RTK umożliwia szybkie uzyskanie cyfrowego modelu terenu (DTM) i jego porównanie z projektem bazowym w czasie rzeczywistym, co pozwala na natychmiastowe korekty przebiegu robót ziemnych.
W inwentaryzacji obiektów kubaturowych i sieci uzbrojenia terenu (gaz, woda, kanalizacja) drony drastycznie skracają czas pomiarów w porównaniu z klasyczną tachimetrią. Dzięki PPK można zarejestrować milimetrową dokładność chmury punktów, a następnie wygenerować przekroje poprzeczne i numerycznie kontrolować odległości między elementami instalacji. W rolnictwie precyzyjnym drony wyposażone w multispektralne kamery oraz odbiorniki GNSS dostarczają danych o wilgotności i kondycji upraw, co pozwala na precyzyjne dawkowanie nawozów i środków ochrony roślin – badania pokazują, że dzięki temu można obniżyć zużycie chemii o 15–25 % przy jednoczesnym wzroście plonów o kilka procent.
Monitoring deformacji to kolejna dziedzina, w której drony z RTK/PPK przejmują zadania od stacjonarnych sensorów geodezyjnych. W kopalniach odkrywkowych, na skarpach i wiaduktach wykorzystuje się serię misji lotniczych do generacji kolejnych stanów chmur punktów; różnice między kolejnymi sezjami pomiarowymi pozwalają wykryć osiadania terenu już na poziomie milimetrów. W jednym z projektów autostrady A2 ekipa zintegrowała dane RTK z klasyczną niwelacją oraz skanerem laserowym, co zaowocowało redukcją błędów pomiarowych o 40 % i przyspieszeniem postępu budowy o 60 % dzięki bieżącym korektom tras i natychmiastowej weryfikacji wykonania.
RTK i PPK: normy prawne i dokumentacja geodezyjna
Prowadzenie operacji dronowych w Polsce i Unii Europejskiej podlega coraz bardziej rygorystycznym regulacjom, które mają na celu zagwarantowanie bezpieczeństwa przestrzennego i jakości danych geodezyjnych. Każda misja dronowa z zastosowaniem RTK/PPK wymaga posiadania przez operatora świadectwa kwalifikacji UAVO (Unmanned Aerial Vehicle Operator) oraz stosownych ubezpieczeń OC na wykonywane operacje. Geodeta realizujący pomiary sytuacyjno-wysokościowe musi ponadto posiadać stosowne uprawnienia zawodowe, zgodnie z ustawą o geodezji i kartografii. Wymagania dotyczące sprzętu określone są w normach PN-EN 17001, które precyzują minimalne parametry odbiorników GNSS, dokładność fazową anten oraz procedury kalibracyjne.
Co więcej, zarówno dla RTK, jak i PPK, obowiązują wytyczne Głównego Urzędu Geodezji i Kartografii odnośnie prowadzenia dokumentacji – w tym szczegółowy protokół pomiarowy, zawierający: datę i czas misji (włącznie ze strefą czasową), lokalizację stacji bazowej z współrzędnymi geocentrycznymi, liczby satelit w chwili rozpoczęcia i zakończenia misji, wartości DOP, użyte oprogramowanie i jego wersję oraz referencje do numeru seryjnego odbiorników GNSS. Surowe logi RINEX wraz z metadanymi fotograficznymi oraz wynikami obróbki (pliki .p4d, .psx, formatu LAS/LAZ) muszą być archiwizowane przez minimum 5 lat – zgodnie z rozporządzeniem Ministra Infrastruktury o dokumentacji geodezyjnej. Warto podkreślić, że rosnące zainteresowanie audytami wewnętrznymi i zewnętrznymi sprawia, iż pełna transparentność procesu pomiarowego – od konfiguracji sprzętu, przez kontrolę jakości, aż po końcowe raportowanie – staje się kluczowym elementem budowania zaufania inwestorów oraz organów nadzoru.
